仕様・基本構成
仕様
[鋼板製：HBL®385B] ベースプレートの仕様
建築構造用550N/mm2 TMCP鋼材 HBL®385B
| 種類の記号 | 引張試験 | 衝撃試験 | ||||||
|---|---|---|---|---|---|---|---|---|
| 降伏点 または耐力 (N/mm2) |
引張強さ (N/mm2) |
伸び | 降伏比(%) | 試験温度(°C) | シヤルピー 吸収 エネルギー (J) |
|||
| 厚さ(mm) | 試験片 | % | ||||||
| HBL®385B | 385〜505 | 550〜670 | t≦50 40<t |
5号 4号 |
26≦ 20≦ |
≦80 | 0 | 70≦ |
| 種類の記号 | 化学成分(%) | |||||||
|---|---|---|---|---|---|---|---|---|
| 厚さ(mm) | C | Si | Mn | P | S | その他 | ||
| 炭素当量 | 感受性組成 | |||||||
| HBL®385B | 19≦t≦50 50<t≦100 |
≦0.20 | ≦0.55 | ≦1.60 | ≦0.030 | ≦0.015 | ≦0.40 ≦0.42 |
≦0.26 ≦0.27 |
- 必要に応じて上記以外の合金元素を添加することができる。
- シャルピー吸収エネルギーは3個の試験片の平均値とする。
- 炭素当量Ceq(%)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14
- 溶接割れ感受性組成PCM(%)=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B 受渡当事者間の協定によって、溶接割れ感受性組成を炭素当量の代わりに適用することができる。
- HBL385の板厚38mm未満の引張試験片はJIS 1A号を用いることができる。この場合の伸びは15%以上とする。
製造工程で超音波探傷検査を実施し、信頼性を高めております
柱材との溶接条件は、原則として「柱材として定められている溶接条件」に準ずるものとする
アンカーボルトセットの仕様
アンカーボルト
両端にM24～M72のねじが切削されている

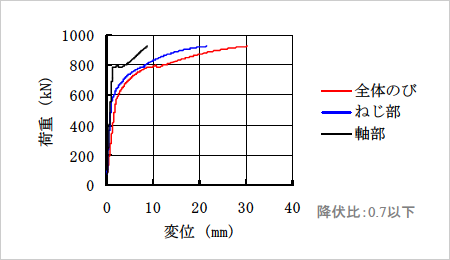

| 種類の記号 | 降伏点または 0.2%耐力 |
引張強さ | 降伏比 | 伸び |
|---|---|---|---|---|
| N/mm2 | N/mm2 | % | % | |
| NAB700 | 490～590 | 700以上 | 70以下 | 18以上 |
註１ 降伏比＝（降伏点又は0.2%耐力/引張強さ）×100
ナット
JIS B 1181の付属書付表1-3に示す六角ナット・並の1種、3種で、強度区分６のものとする。
座金
JIS B 1256付表2-1並形‐部品等級Aに準拠したもので、板厚は余裕のあるものとし、硬さは200HVのものとする。

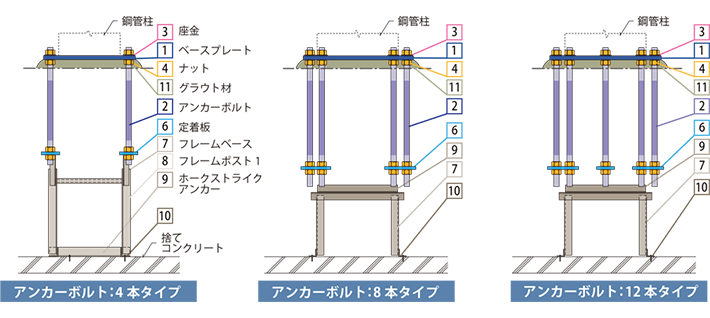

基本構成
| 番号 ※1 |
部品名 | 数量 | 材質[規格] | ||
|---|---|---|---|---|---|
| 8本タイプ | 12本タイプ | 4本タイプ | |||
 |
ベースプレート | 1 | 1 | 1 | HBL®385鋼板 [F=385 N/mm2] |
 |
アンカーボルト | 8 | 12 | 4 | NAB700 [F=490 N/mm2] |
 |
座金 | 8 | 12 | 4 | 硬さ200HV [JIS B 1256] |
 |
ナット | 32 | 48 | 16 | 強度区分 6 [JIS B 1181] |
 |
テンプレート※2 | 1 | 1 | 1 | 鋼製 |
 |
定着板 | 4 | 4 | 4 | SS400 [JIS G 3101] |
 |
フレームポスト１ | 4 | 4 | 4 | 鋼製 |
 |
フレームポスト２ | 4 | 4 | 4 | 鋼製 |
 |
フレームベース | 1 | 1 | 1 | 鋼製 |
 |
ホークストライク アンカー | 4 | 4 | 4 | 鋼製 |
 |
充填用グラウト材 | 1 | 1 | 1 | |
 |
注入用グラウト材※3 | 1 | 1 | 1 | 無収縮グラウト[マスターフロー870]または同等品 無機系注入材[マスターシール560]または同等品 |
※1「番号」はイラストの番号に対応しています
※2 コンクリート打設完了までアンカーボルト頂部に取付
※3 アンカーボルトの隙間に注入するシール材
