「NCベースP」とは
角形・円形鋼管柱用露出型弾性固定柱脚工法
鉄骨造およびCFT構造にお使いいただけます。

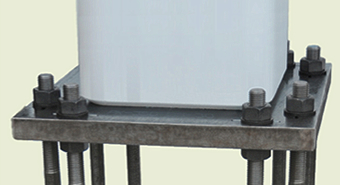

下ナット方式
- ベースプレートの上下にナットを配置した業界唯一の下ナット方式です。
- ベースプレートの下側にナットを装着することで「優れた耐震性」・「高い天井高の確保」・「建築コストの低減」に効果を発揮します。
認定・評定工法
- 国土交通大臣認定材料の認定を取得したベースプレートおよびアンカーボルトで構成されています。
- ベターリビング評定を取得した工法です。
Ｆ値385N/mm2の柱材まで対応
- 高強度の鋼板製ベースプレートの追加によりさらに設計自由度を拡大しました。
- 鋼板製ベースプレートの鋼材は、JFEスチールの材料認定鋼材（建築構造用550N/mm2 TMCP 鋼材HBL®385B）で、高い品質が保証されています。さらに超音波検査を追加実施し、信頼性を高めております。
- ベースプレートの外形寸法、アンカーボルトの材質、配置寸法が従来品（EXⅡ）と同じですので回転剛性、曲げ・せん断耐力は同一型式の従来品と同じです。（鋼板製の厚さは従来品（EXⅡ）と異なります）
従来品（EXⅡ）との構造設計上の互換性があります

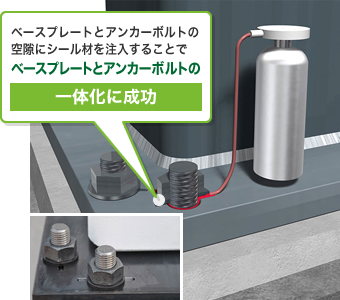

ベースプレートとアンカーボルトの一体化を実現
ベースプレートとアンカーボルトの空隙にシール材を注入することで、ベースプレートとアンカーボルトが一体化しました。
- せん断力をアンカーボルトに負担させる場合に、耐力を低減することなく利用できます。
- 座金の溶接は、必要ありません。
- ブレース付柱などの大きなせん断力にも対応できます。
アンカーボルトのせん断耐力の例
| アンカーボルト径（mm） | 1本あたりのせん断耐力(ｋN) | |||
|---|---|---|---|---|
| 短期 | 終局 | |||
| 48 | 415.9 | 512.1 | ||
| 72 | 978.8 | 1152 | ||
