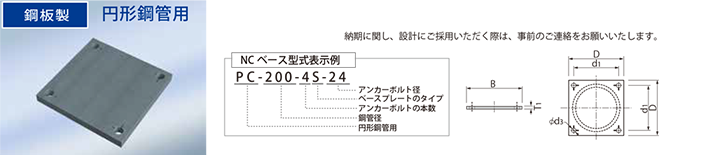

形状

寸法

対応鋼管 サイズ	NCベース 型式	最大板厚 （mm）	回転剛性 （×103 kNm /rad）	寸法（mm）				標準質量（kg）
				D	d1	T1	d3	ベースプレート	アンカーボルト 部材
Φ200	PC-200-4S-24	8	24.8	300	240	32	29	23	43
Φ250	PC-250-4S-24	12.7	32.4	350	270	28	29	27	45
Φ300	PC-300-4S-24	15	47.3	394	324	32	29	39	47
	PC-300-4S-30		65.2	394	324	36	38	44	57
Φ350	PC-350-4S-30	18	83.3	470	380	40	38	69	59
	PC-350-4S-36		103	470	380	45	45	78	75
Φ400	PC-400-4S-36	32	131	540	440	45	45	103	78
	PC-400-4S-42		166	540	440	50	53	114	104

• 納期に関し、設計にご採用いただく際は、事前のご連絡をお願いいたします。
