基礎柱型の詳細設計例
設計ハンドブックに型式に応じた設計例を多数用意しています。設計にお役立てください。
共通基本事項
- フープ筋量およびスターラップ形状の補強筋量は、RC柱型で立上筋のフックなしの場合の詳細設計例です。
設計例のフープ筋量
NCベースPの最大の曲げ耐力を、仮定した柱の中立点高さで除した、想定せん弾力により計算
第1スタラップ筋（スターラップ形状の補強筋）位置
RC柱型端
スターラップ形状の補強筋端部位置
基礎梁の仮想的なコーン状破壊面位置近辺まで
フープ筋は、柱脚部の設計応力で設計することが可能ですので、過剰な鉄筋量になっている場合があります。
- 圧縮側領域は、耐力図中の実績より上側の領域でNCベースの曲げ耐力をカバーし、引張側領域では、NCベースの全引張力まで曲げ耐力をカバーしています。
- 鉄筋の材質は、D13,D16がSD295 / D19,D22,D25がSD345 / D29がSD390 としています。
重要
- 反曲点高さの設計値が欄外の値より小さい場合、フープ筋量が不足することありますので、別途検討ください。
- 基礎梁としての必要な大きさ、主筋量、スターラップ筋量は別途検討ください。
- RC柱型に立上り筋がある場合については、RC規準に従って設計してください。

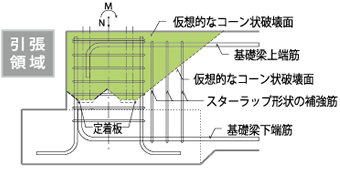

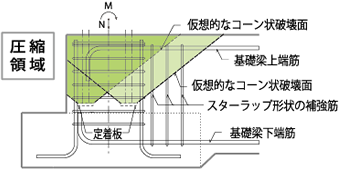

圧縮・引張領域
参考例［□－500×500用、アンカーボルト8本タイプ ＜立上筋フックなし＞］

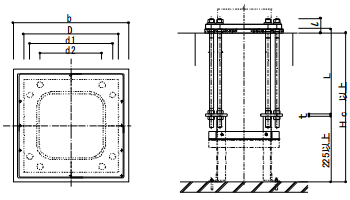

サイズ
| NCベース型式 | D (mm) |
d1 (mm) |
d2 (mm) |
t (mm) |
L (mm) |
i (mm) |
Hc (mm) |
|---|---|---|---|---|---|---|---|
| PK-500-8C-30 | 699 | 614 | 460 | 16 | 600 | 134 | 791 |
| PK-500-8C-36 | 699 | 614 | 460 | 19 | 720 | 151 | 914 |
| PK-500-8S-42 | 726 | 626 | 448 | 22 | 840 | 166 | 1037 |
| PK-500-8M-48 | 765 | 650 | 436 | 25 | 960 | 177 | 1160 |
| PK-500-8X-56 | 800 | 663 | 424 | 28 | 1120 | 196 | 1323 |
グラウト厚：50mm
材料対応表
| NCベース 型式 |
RC柱型 | 基礎梁 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 柱径 b (mm) |
圧縮側領域 | 引張側領域 | |||||||||
| 立上げ筋 | フープ 筋 |
立上げ筋 | フープ 筋 |
スタラップ形状の 補強筋※ |
|||||||
| 中柱 | 側柱 | 隅柱 | 中柱 | 側柱 | 隅柱 | 本数、 径、 ピッチ |
コーン 破壊面 有効 列数 |
||||
| PK-500-8C-30 | 900 | 12-D22 | 16-D22 | 16-D22 | D13 @141 |
16-D22 | 20-D22 | 20-D22 | D13 @141 |
D13 @300 |
2 |
| PK-500-8C-36 | 900 | 8-D25 | 12-D25 | 16-D25 | D13 @105 |
16-D25 | 16-D25 | 24-D25 | D13 @105 |
D13 @100 |
3 |
| PK-500-8S-42 | 950 | 8-D25 | 12-D25 | 20-D25 | D13 @85 |
20-D25 | 24-D25 | 32-D25 | D13 @110 |
D13 @100 |
6 |
| PK-500-8M-48 | 1000 | 20-D25 | 20-D25 | 24-D25 | D16 @105 |
32-D25 | 36-D25 | 40-D25 | D16 @100 |
D13 @300 |
3 |
| PK-500-8X-56 | 1050 | 20-D25 | 20-D25 | 32-D25 | D16 @75 |
40-D25 | 44-D25 | 52-D25 | D16 @90 |
D13 @125 |
7 |
※立上げ筋の端部は、基本的にはフック無しとしています。
