架構解析

架構解析の手順

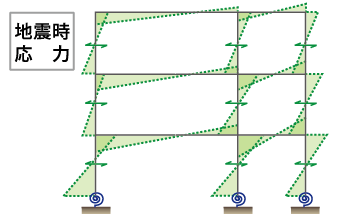

• 柱脚部の回転剛性を考慮した架構解析を行います。
• 柱脚部の設計応力を求めます。
• 偏心率（ルート1-2、ルート2、ルート3）、剛性率（ルート2、ルート3）を確認します。

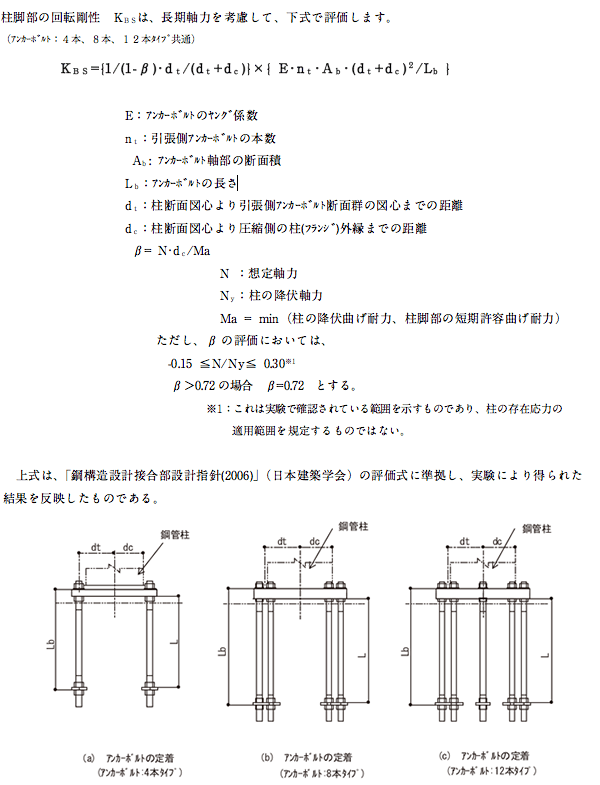

柱脚部の回転剛性：KBSの評価式

設計情報

「NCベースP」を用いた柱脚の設計フロー

部材断面の仮定

架構解析

許容応力度の確認

コンクリート柱型

基礎柱型の詳細設計例
