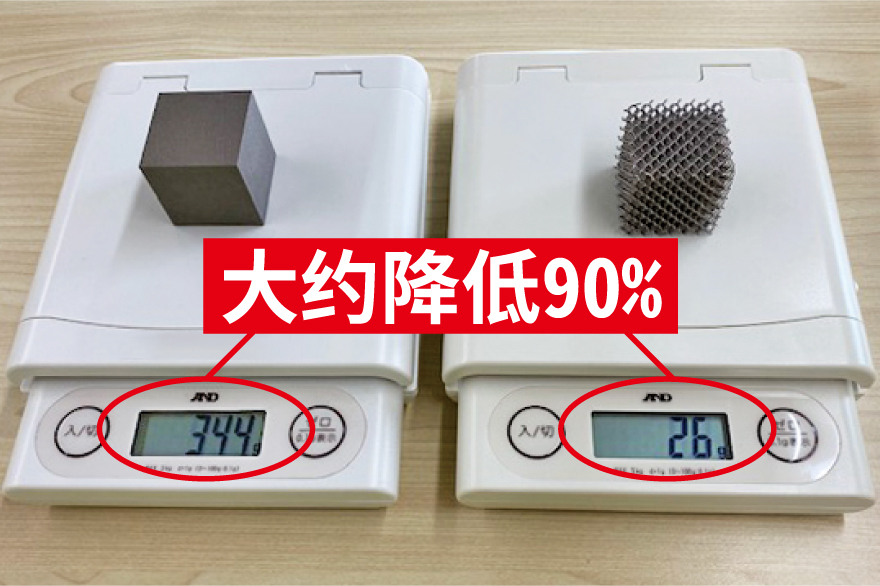

可从最初
阶段实现中空状态的成型，
所以轻量！
日本铸造

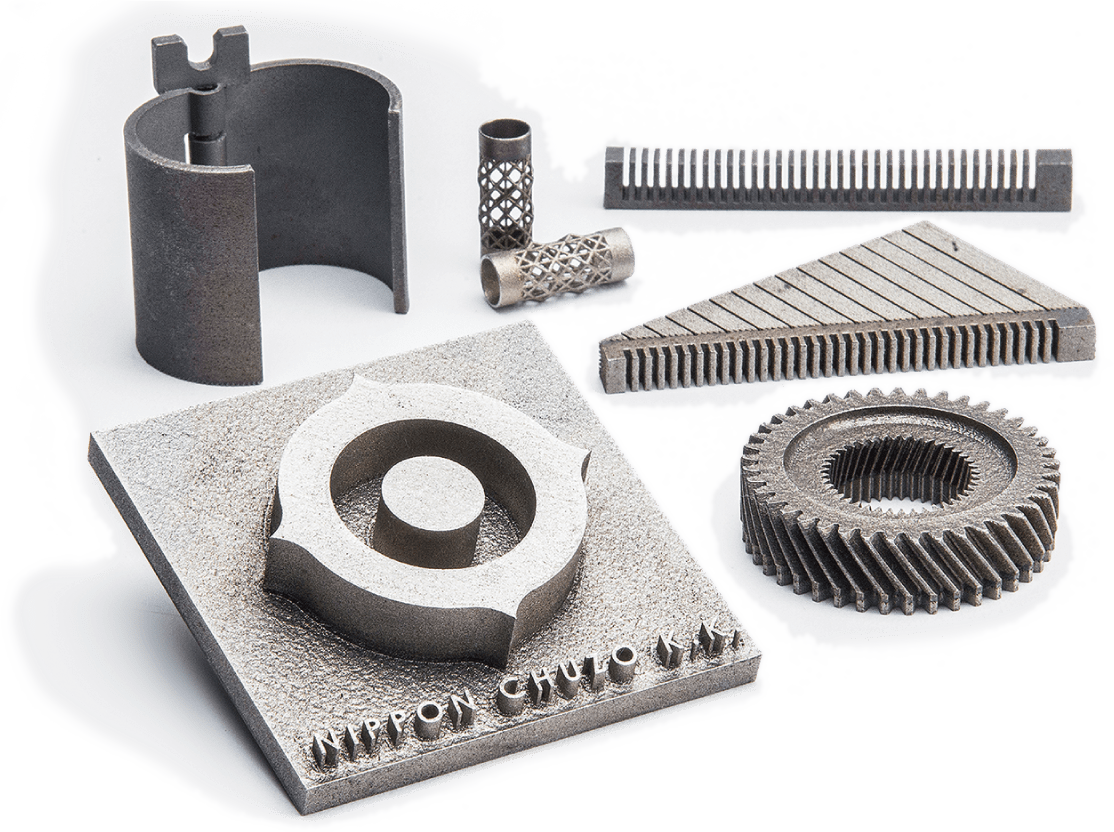

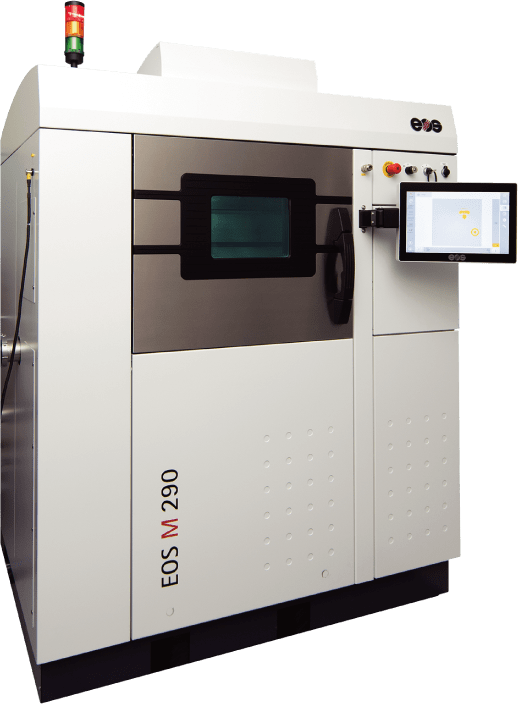

凭借镍粉36%、铁粉64%比率的3D打印成型技术，
继续开拓殷钢的无限未来。
3D打印成型的3大特征
LEX在严格要求精度的尖端产业
正凭借优越的热膨胀系数创造辉煌
省却了设计时
需要顾及热膨胀的烦恼
设计的
自由度上升
提升了精度

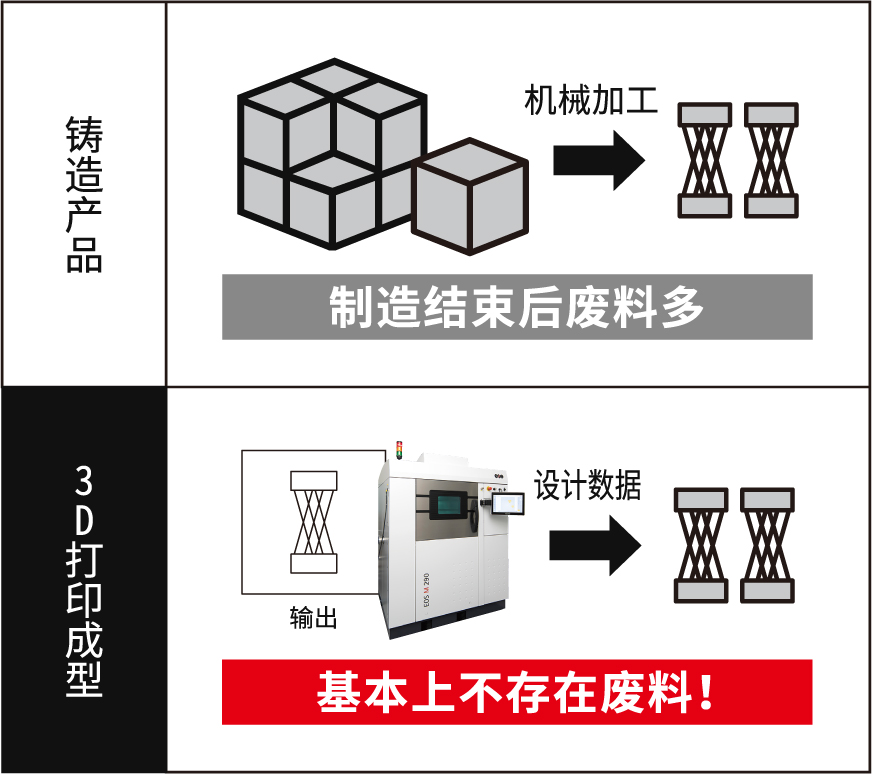

实现了废料的削减
保证高品质产品的
稳定供应
根据客户需求
可对热膨胀率进行调整
灵活
的材料设计

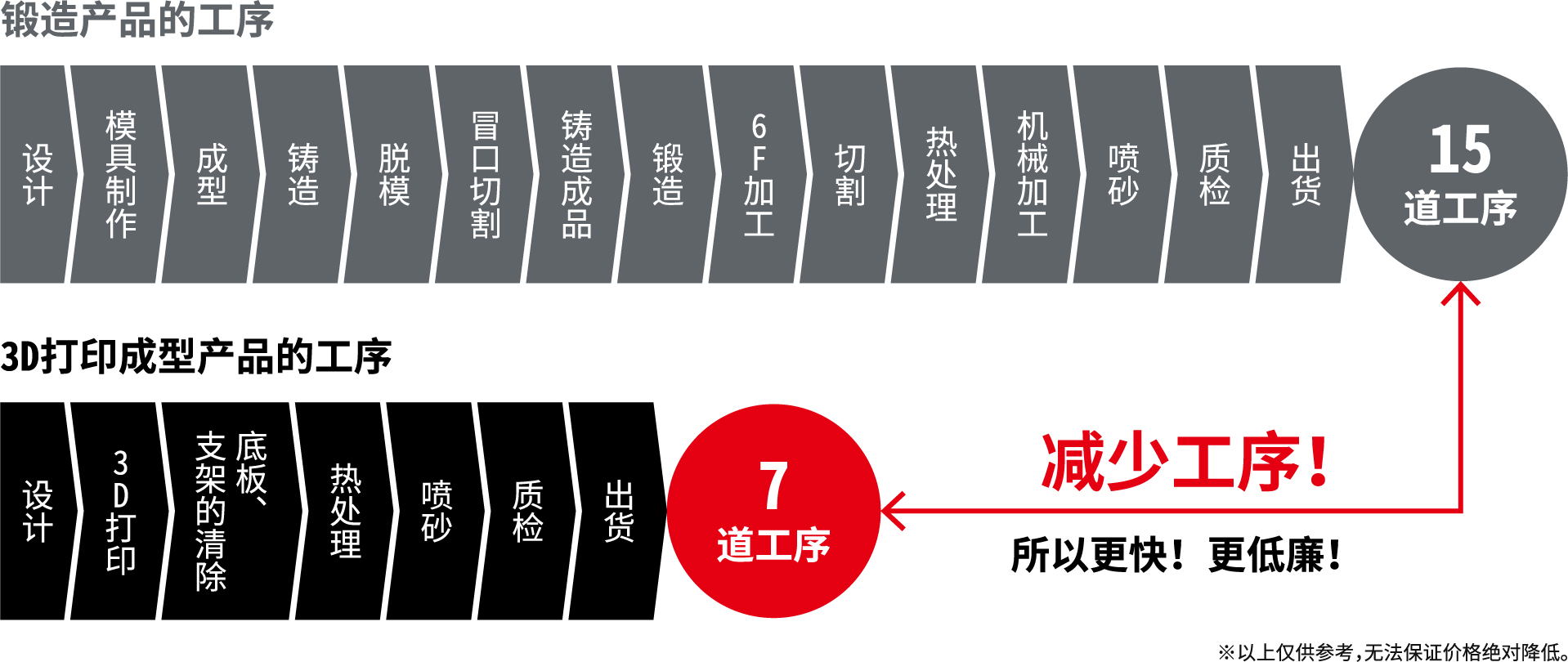

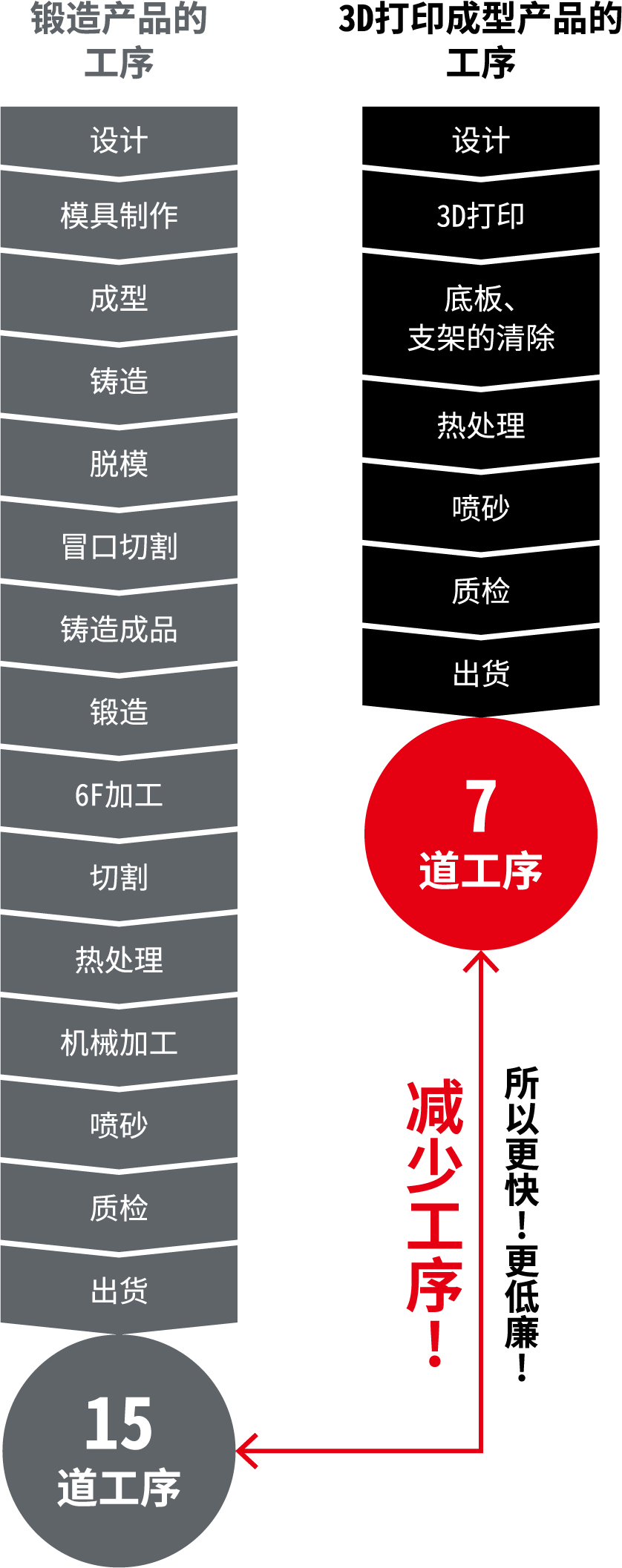

与锻造产品进行工序比较，明确3D打印成型产品的特点
与锻造产品的工序比较
实现机械加工时的切削量削减！
杜绝无谓成本！与锻造产品进行工序比较，明确3D打印成型产品的特点
不断进化的LEX®3D打印成型的
原材料与技术

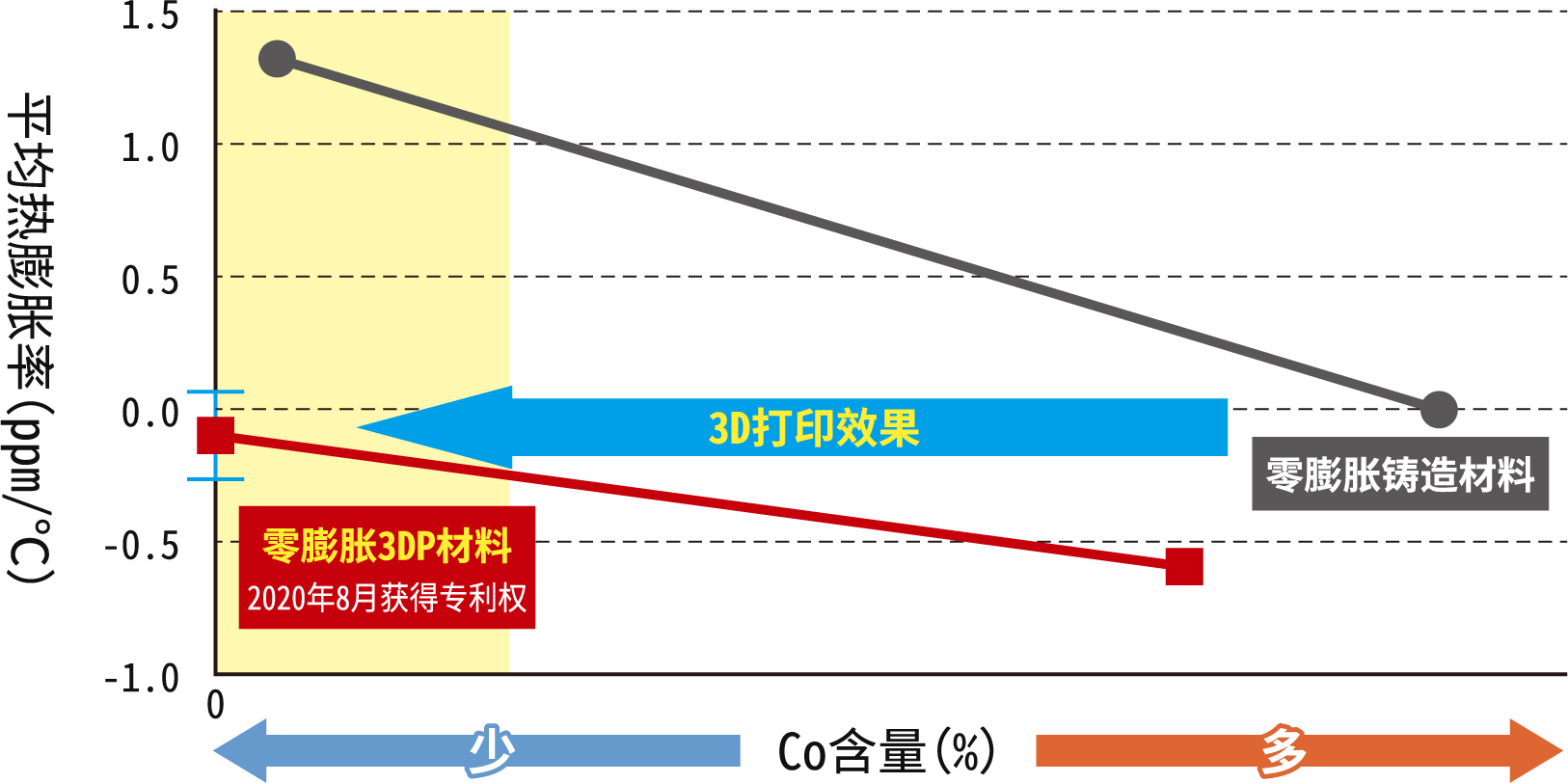

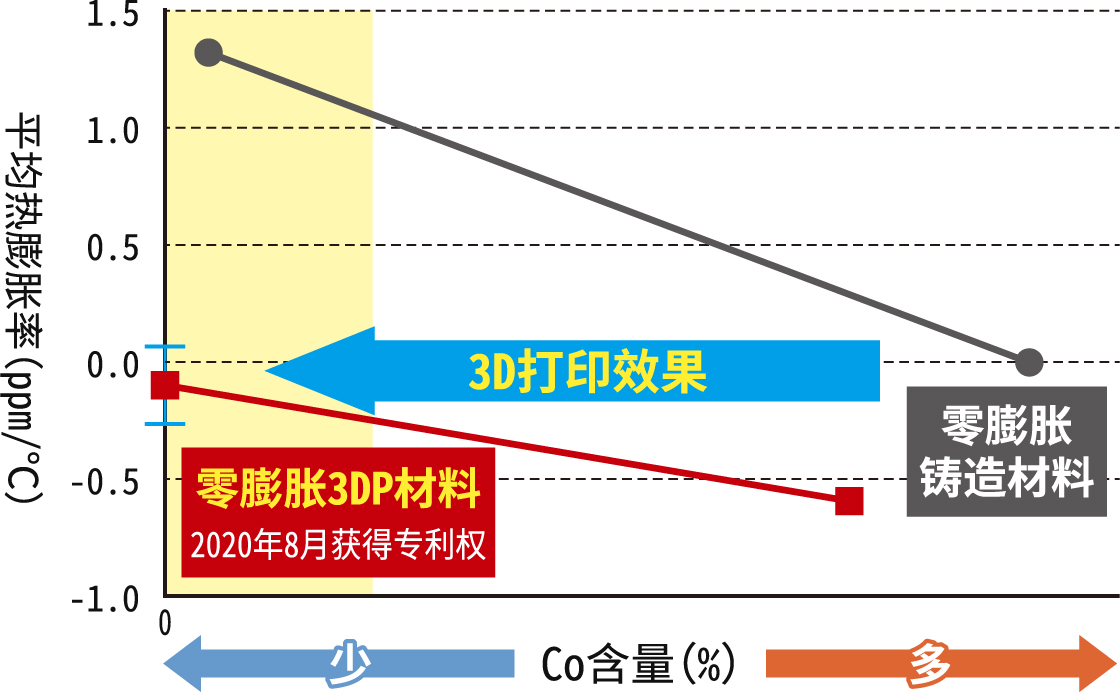

低热膨胀无钴粉末与使用该种粉末的
积层成型产品已获得专利
通过运用3D打印机，成功开发将钴含有率降至极限的低热膨胀材料，并成功获得专利审批（专利号：6754027）。这样，即可实现特定化合物指定的解除，并降低资源采购时的风险，为实现可持续发展社会做出贡献。
LEX-ZERO®3D打印成型材料的
物性评估
现已确认，LEX-ZERO®3D打印成型材料在室温条件下可实现零膨胀，并具备液氮温度（-196℃）的低温稳定性。并且，拉伸强度及延伸率、断面收缩率等机械特性也优于铸造材料，已接近锻造材料数值。
各成型工艺的LEX-ZERO®
铸造形材特性比较
| 工艺 | 平均热膨胀系数 PPM/℃ （10〜40℃） |
低温结构 稳定性 |
机械特性 | 杨氏模量 GPa |
||
|---|---|---|---|---|---|---|
| 拉伸强度 N/㎟ |
延伸率 ％ |
断面收缩率 % |
||||
| 3DP材料 | 0.00 | ≦-196℃ @液氮 |
474 | 42 | 82 | 130 |
| 铸造材料 | 0.00 | 至-60℃ 无变化 |
372 | 28 | 61 | 121 |
| 锻造产品 | 0.00 | 至-30℃ 无变化 |
487 | 39 | 75 | 133 |
针对LEX®3D打印成型的
常见疑问
问：成型精度可以达到多少μm？
答：成型精度可以达到200μm。
问：切削性与SUS相比是否具有优势？
答：与SUS304相等。
问：可以进行表面处理吗？
答：可以。目前已进行过化学镀镍、黑铬电镀等表面处理。
问：是否获得过采用，拥有用于实际装置的业绩？
答：曾获得过采用，被用于半导体检查装置。
