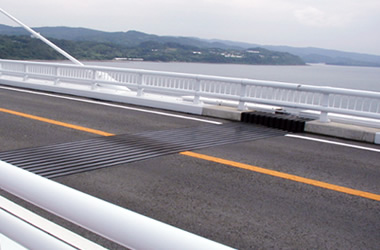

マウラースイベル・ジョイント

中・大スパンの道路橋に対応

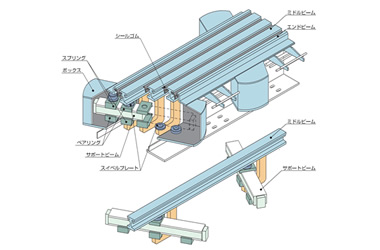

全方向に移動可能な道路橋用の伸縮装置で、中・大スパンの道路橋用で伸縮可能量が160mmのES-160型から伸縮可能量が1,200mmのES-1200型が揃っています。いずれも、形鋼(ミドルビーム、エンドビーム)とシールゴムとを組合せ、ミドルビームをサポートビームとベアリングで支持する構造となっています。なお、伸縮可能量が1,200mmをこえるものに関しては別途設計にて対応可能です。

全方向伸縮の道路橋にも対応

ミドルビームとサポートビームを支持する部材を揩動・旋回させることにより全方向への移動追従性を可能にし、全方向に弾性支持する道路橋に優位性を発揮します。

高水密なシールゴムが腐食を抑制

耐候性にすぐれたシールゴムをミドルビーム、ミドルビームにくさび形にはめ込んだ構造の採用により持続的に水密性を発揮し、雨水などの浸入を防いで下部構造の腐食を抑制するほか、寒冷地においてはツララの発生を防止します。また、シールゴムは路面からの取替が可能です。
